گیربکس های سری SHP4
گیربکس های سری SHP4

گیربکس های سری SHP۴

توضیحات
•نوع گیربکس : چندمرحله‌ای با طراحی خاص برای نصب عمودی و افقی
•تعداد مراحل: ۲ ، ۳ یا ۴ مرحله ای.
Torque Range=۶~۱۱۰۰ KNM
RATIO=۳~۵۰۰
•با امکان سفارش نسبت‌های خاص.
•گشتاور خروجی اسمی: تا ۱۱۰۰ کیلو نیوتن‌متر (معادل ۹.۷ میلیون پوند-اینچ).
•سرعت ورودی: تا ۱۸۰۰ دور در دقیقه.
•نوع شفت خروجی: شفت توپر یا توخالی با خار تخت و یا هزار خار
•نوع چرخ‌دنده‌ها: مارپیچ و مخروطی مارپیچ (Helical و Bevel Helical).
•سیستم روانکاری: حمام روغن یا پمپ روغن با طراحی بهینه برای کاهش تلفات حرارتی و افزایش عمر روغن
سری: سفارشی ساز
گیربکس های سری SHP4

گیربکسهای تیپ SHP۴

گیربکس SHP۴نوعی گیربکس صنعتی است که به‌طورمعمول برای کاربردهای خاص در ماشین ‌آلات صنعتی، از جمله بالمیل‌ها، پمپ‌ها، نوار نقاله‌ها و دیگر دستگاه‌های سنگین استفاده می‌شود. این نوع گیربکس‌ها معمولاً برای انتقال قدرت در شرایطی با گشتاور بالا طراحی شده‌اند.
در اینجا برخی ویژگی‌های گیربکس SHP۴ را می‌توانید مشاهده کنید:
۱.نوع طراحی: گیربکس SHP۴ معمولاً از نوع گیربکس‌های هلیکال یا هلیکال بول است که برای انتقال قدرت با بهره‌وری بالا و کاهش صدا و لرزش طراحی شده‌اند.
۲.کلاس کاربری: این گیربکس‌ها برای بارهای سنگین و عملیات‌های طولانی‌ مدت بهینه شده‌اند و می‌توانند در شرایط سخت کاری عملکرد قابل اعتمادی داشته باشند.
۳.مقاومت بالا: گیربکس‌های SHP۴ برای کار در شرایط سخت، مثل دماهای بالا یا محیط‌های مرطوب، طراحی شده‌اند و از مقاومت بالایی برخوردار هستند.
۴.گشتاور بالا : گیربکس SHP۴ برای کاربردهایی که نیاز به گشتاور بالا دارند، مانند بالمیل‌ها، مناسب است.
۵.بهره‌وری انرژی: این گیربکس‌ها به گونه‌ای طراحی شده‌اند که اتلاف انرژی را کاهش دهند و به عملکرد بهینه در مصرف انرژی دست یابند.
۶.طول عمر بالا: گیربکس‌های SHP۴ با استفاده از مواد مقاوم و طراحی‌های مهندسی پیشرفته ساخته می‌شوند، که موجب طول عمر بالا و نیاز کمتر به تعمیر و نگهداری می‌شود.

گیربکس های سفارشی ساز و مخصوص
گیربکس های سفارشی ساز و مخصوص
گیربکس های سفارشی ساز و مخصوص
گیربکس های سفارشی ساز و مخصوص

سری SHP۴

Icon

گیربکس هلیکال SHP۴، افقی نصب ، شفت موازی(QHP)

Icon

گیربکس هلیکال بول SHP۴افقی نصب (QHR)

Icon

گیربکس های هلیکال SHP۴ عمود نصب (QVP)

Icon

گیربکس هلیکال بول SHP۴ عمود نصب (QVR)

ویژگی‌ها: این نوع گیربکس‌ها دارای دنده‌هایی به شکل هلیکال (مارپیچ) هستند که باعث کاهش اصطکاک، ارتعاشات و صدا می‌شوند. این گیربکس‌ها برای کارکرد در شرایط بارهای سنگین و به‌صورت مداوم طراحی شده‌اند. • مزایا: انتقال قدرت روان‌تر، کارکرد با کارایی بالا در شرایط فشار و دمای بالا. • کاربردها: در صنایع مختلفی از جمله معدن، تولید سیمان، آسیاب‌ها و بالمیل‌ها، نوار نقاله‌ها و پمپ‌ها.
• ویژگی‌ها: این نوع گیربکس‌ها از دنده‌های هلیکال بول برای انتقال قدرت استفاده می‌کنند که می‌تواند قدرت را با نسبت دنده بالا منتقل کند و قابلیت انتقال قدرت در زوایای ۹۰ درجه را نیز دارند. • مزایا: مناسب برای بارهای سنگین با گشتاور بالا، امکان کارکرد در زوایای مختلف، قابلیت کاهش سرعت زیاد. • کاربردها: در صنایع فولاد، شیمیایی، معدنی، به ویژه برای انتقال قدرت در محیط‌های محدود یا فضاهای کوچک.
ویژگی:
مزایا:
کاربرد:
ویژگی :
مزایا:
کاربردها:

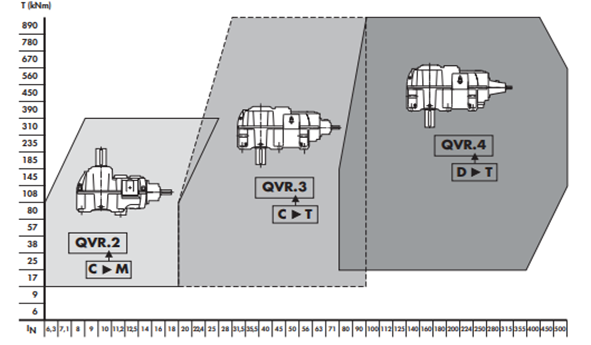

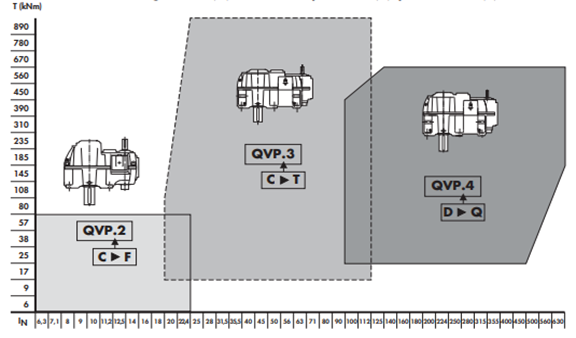

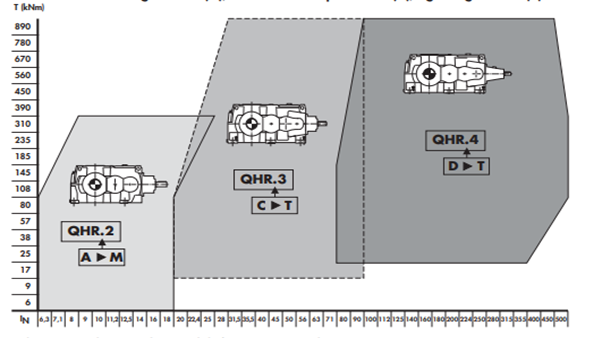

ماکزیمم گشتاور خروجی


نمودار فوق توضیح دامنه ی گشتاور خروجی نامی را بر اساس سایزهای A (کوچکتر) الیU (بزرگتر)نمایش می دهد. این تیپ ها در چهار رنگ صورتی (QHP دو مرحله ای )، آبی( QHR سه الی چهار مرحله ای) ، سبز (QVP سه الی چهار مرحله ای) و قهوه ای (QVR سه الی چهار مرحله ای) نشان داده شده است.

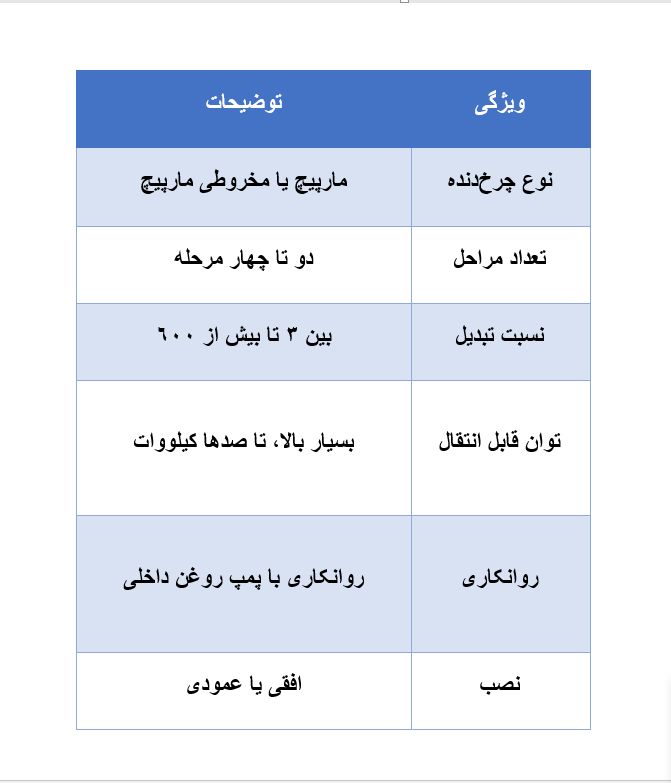

ویژگی های رایج گیربکس های سری SHP۴

گیربکس های سفارشی ساز و مخصوص

مزایای طراحی SHP۴

• طراحی بدنه خاص: بدنه‌ای با طراحی گرد و پایه‌های متقارن در اطراف شفت کم‌سرعت برای توزیع یکنواخت بارها.
•تحمل بارهای شعاعی و محوری بالا: افزایش فاصله یاتاقان‌ها برای مقاومت در برابر بارهای آویزان زیاد.
•نگهداری آسان: بدنه دو تکه با سیستم آب‌بندی بدون نیاز به نگهداری.
•قابلیت نصب تجهیزات جانبی: امکان افزودن ابزارهای پایش وضعیت، سیستم‌های خنک‌کننده و پکیج‌های کامل درایو

جمع بندی

گیربکس‌های SHP۴ عموماً برای کاربردهایی با بار سنگین و گشتاور بالا طراحی می‌شوند. این گیربکس‌ها بسته به نوع طراحی (هلیکال، هلیکال بول (می‌توانند بهینه‌سازی‌هایی برای نیازهای خاص داشته باشند. انتخاب گیربکس مناسب بستگی به نوع کاربرد، بار و شرایط عملیاتی دستگاه دارد.

گیربکس‌های SHP۴، به‌ویژه مدل‌های صنعتی SHP۴، از جمله پیشرفته‌ترین و قدرتمندترین گیربکس‌های چند مرحله‌ای در صنایع سنگین محسوب می‌شوند. این گیربکس‌ها توسط شرکت شاکرین گیربکس توسعه یافته‌اند و در کاربردهایی مانند برج‌های خنک‌کننده، میکسرها، پالپ‌سازها و تجهیزات مشابه به‌کار می‌روند.
